產品特點
PRODCUT FEATUREA
1. 有三個獨立的流通通路。
2. 內部采用耐磨耐高壓密封件密封。
3. 殼體內部?jī)啥瞬捎脙蓚€(gè)球軸承支撐，球軸承配有雙面防塵蓋，是一種內部支撐式旋轉接頭。
4.由于在運轉時，密封面之間存在摩擦扭矩，安裝
旋轉接頭時，需要外部采用止轉桿止轉，或依靠殼體上的進口、出口連接管路止轉。
5. 旋轉接頭和管路連接時，通過 M 接口連接，流通高壓液壓油，推薦使用高壓膠管。流通低壓氣體，推薦使用氣線。
6. 旋轉接頭外管（轉軸）和設備中旋轉的軸頭連接，是主要的運動部件。
7. 結構簡單，維修方便。使用時不需要維護，使用方便。
可完美代替杜博林(DEUBLIN)、德國梅爾（Maier）、意大利（Rotoflux）、Duff-Norton、SMC | 介質 液壓油 最大使用壓力： |
|
| 5800 PSI | 400 bar |
| 介質 空氣 最大使用壓力： |
|
| 5800 PSI | 400 bar |
| 介質 水 最大使用壓力： |
|
| 5800 PSI | 400 bar |
| 最高使用速度（轉子）： |
|
|
|
|
| 介質 液壓油 最大使用速度： |
|
| 200 RPM | 200 min-1 |
| 介質 壓縮空氣 最大使用速度： |
|
| 200 RPM | 200 min-1 |
| 介質 冷卻水 最大使用速度： |
|
| 200 RPM | 200 min-1 |
| 最高使用溫度： | 120℃ | ＞120℃ 請咨詢創啟旋轉接頭 |
內部結構
INTERNAL STRUCTURE
7.外管（K）（轉軸），11.殼體，18.軸承（帶密封圈）。
K—外管（轉軸）代號，M—管路接口代號，P—轉軸接口代號。

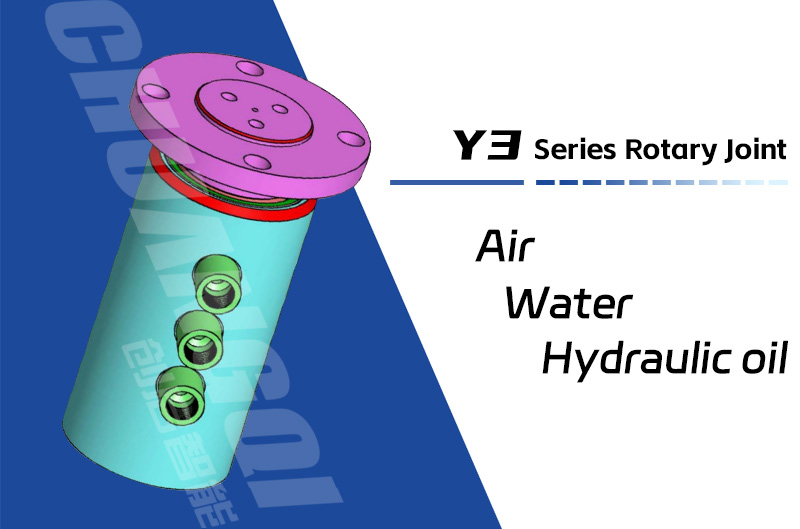

產品介紹
Product Description
Y3型通氣三通路旋轉接頭系高壓系列旋轉接頭的一種，它有兩個獨立的介質通道，可用于高壓低速或高壓高速（需訂制）工況，不僅可以流通冷卻水、超純水、壓縮空氣、冷卻液等常規流體介質，還可以在高壓工況下流通液壓油、干油、稀油、齒輪油等高壓流通介質。主要用于工程機械、挖掘機、起重機、圓形噴灌機、指針式噴灌機、旋轉噴灌臂、青貯飼料收獲機割轉臺、轉爐傾動裝置、連鑄機結晶器振動裝置、卷取機、開卷機、紙機卷取部、紙機壓光機、注塑機旋轉工作臺、吹塑機旋轉模頭等，還可以用于機床行業流通切削液和清洗行業流通高壓清洗液等。
通氣三通路旋轉接頭的使用參數隨其轉速、溫度、壓力的不同，其使用極限值也不同。在特殊條件下，請與山東創啟技術部聯系。最高使用溫度為 200℃或大于300RPM轉速，需要定做。流通氣體，壓力有較低要求的，有較低扭矩要求的，需要說明定做。安裝說明，見本站
《液壓旋轉接頭管路手冊》。
技術參數
Technical Specifications

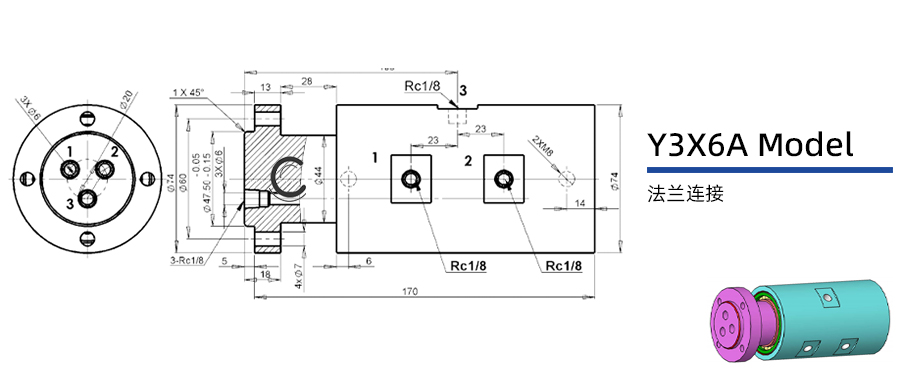

Y3X6A型通氣三通路旋轉接頭圖紙及簡介
1.連接螺紋 2XM8 用于止轉。
2.連接尺寸可以定做。
3.安裝說明，見《液壓旋轉接頭管路手冊》

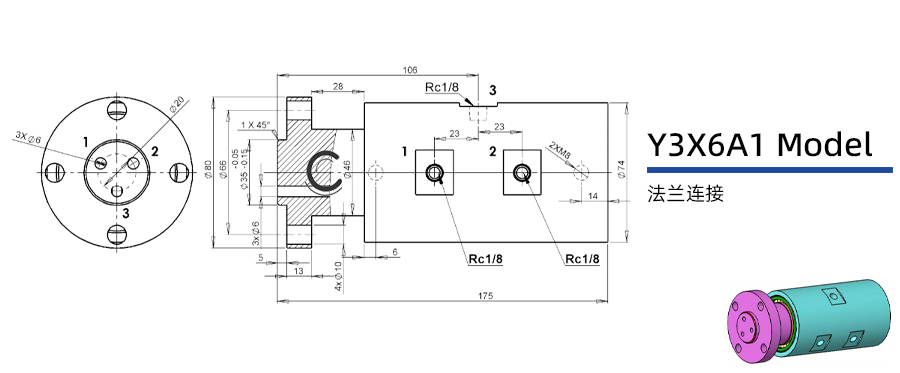

Y3X6A1型通氣三通路旋轉接頭圖紙及簡介
1.Y3X6A型旋轉接頭和Y3X6A1 型旋轉接頭的區別，Y3X6A 型旋轉接頭的外管端面采用螺紋連接，而 Y3X6A 型旋轉接頭的外管端面采用光孔連接。
2.安裝說明，見《液壓旋轉接頭管路手冊》

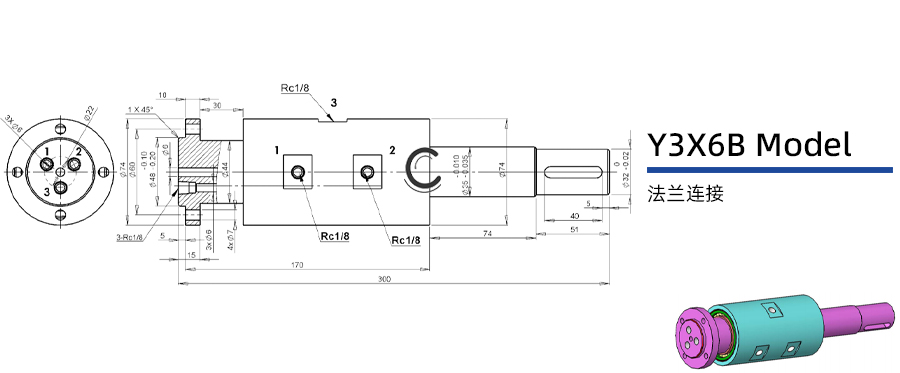

Y3X6B型通氣三通路旋轉接頭圖紙及簡介
1.連接尺寸可以定做。
2.安裝說明，見《液壓旋轉接頭管路手冊》。

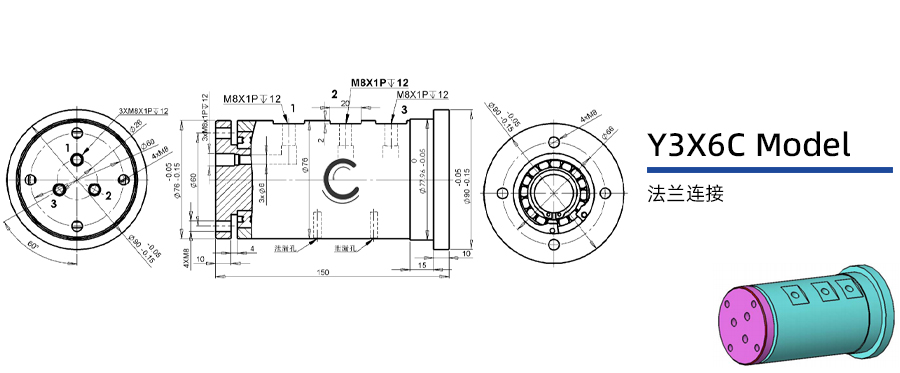

Y3X6C型通氣三通路旋轉接頭圖紙及簡介
1.連接尺寸可以定做。
2.安裝說明，見《液壓旋轉接頭管路手冊》。

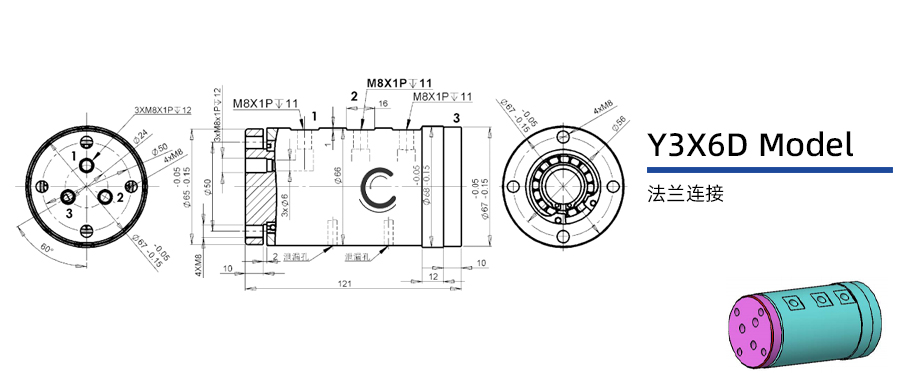

Y3X6D型通氣三通路旋轉接頭圖紙及簡介
1.連接尺寸可以定做。
2.安裝說明，見《液壓旋轉接頭管路手冊》。

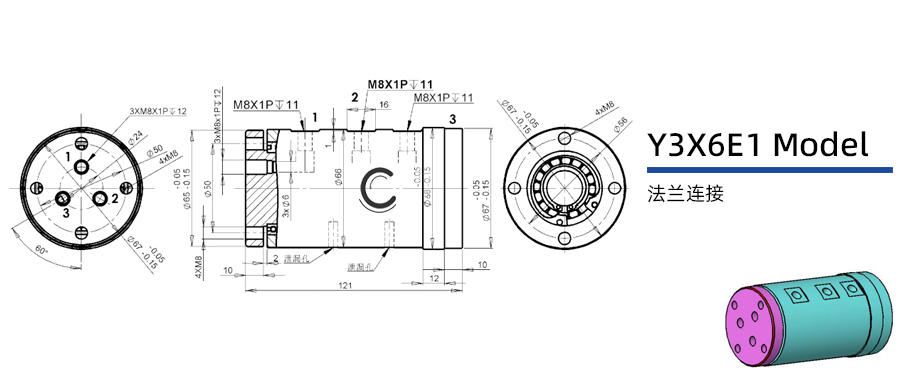

Y3X6E1型通氣三通路旋轉接頭圖紙及簡介
1.連接尺寸可以定做。
2.安裝說明，見《液壓旋轉接頭管路手冊》。

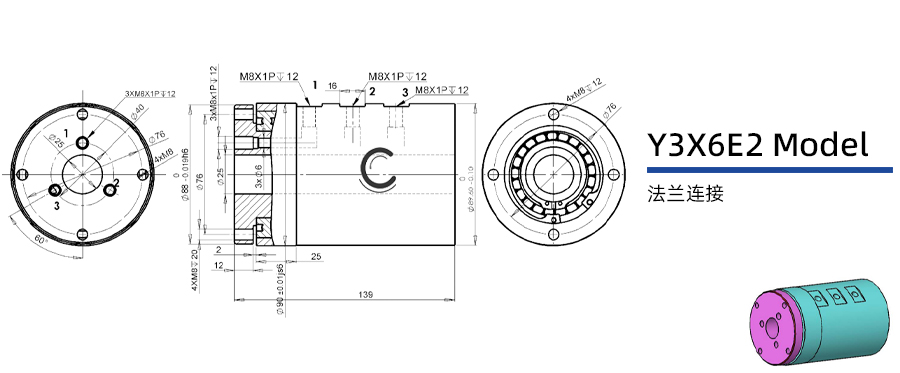

Y3X6E2型通氣三通路旋轉接頭圖紙及簡介
1.連接尺寸可以定做。
2.中心轉軸是中空的，直徑為Φ25。

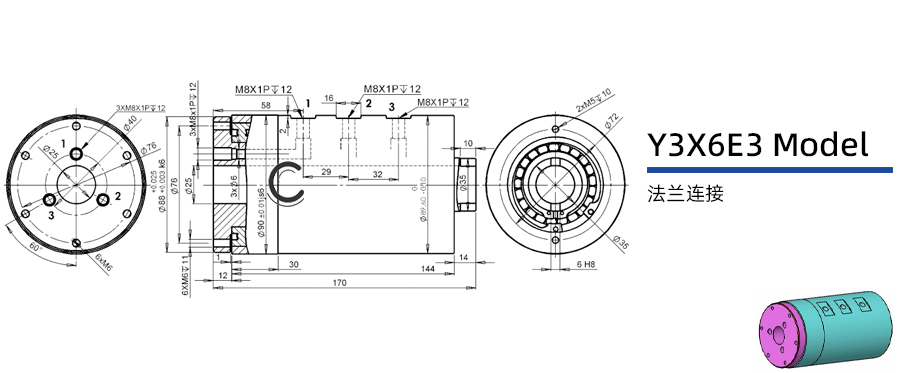

Y3X6E3型通氣三通路旋轉接頭圖紙及簡介
1.連接尺寸可以定做。
2.中心轉軸是中空的，直徑為Φ25。

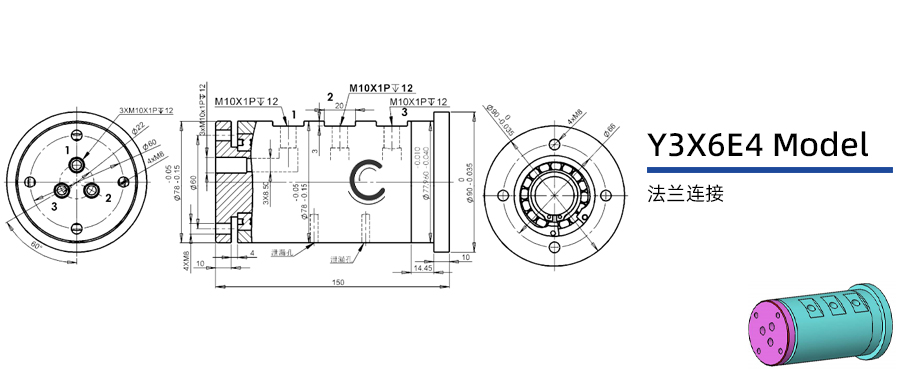

Y3X6E4型通氣三通路旋轉接頭圖紙及簡介
1.連接尺寸可以定做。
2.安裝說明，見《液壓旋轉接頭管路手冊》。

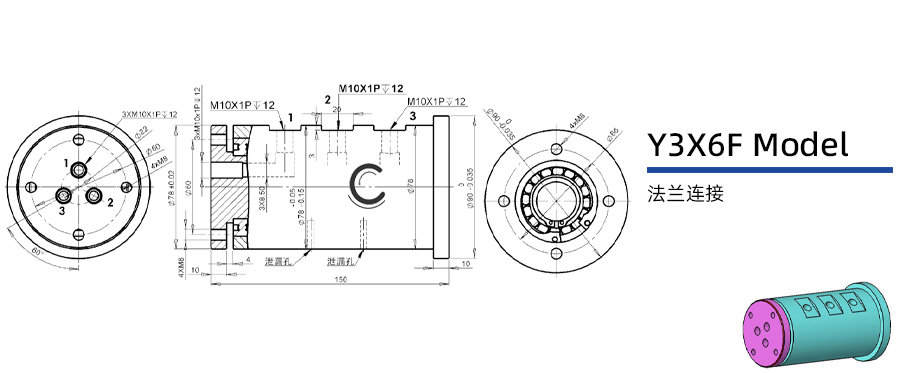

Y3X6F型通氣三通路旋轉接頭圖紙及簡介
1.連接尺寸可以定做。
2.安裝說明，見《液壓旋轉接頭管路手冊》。

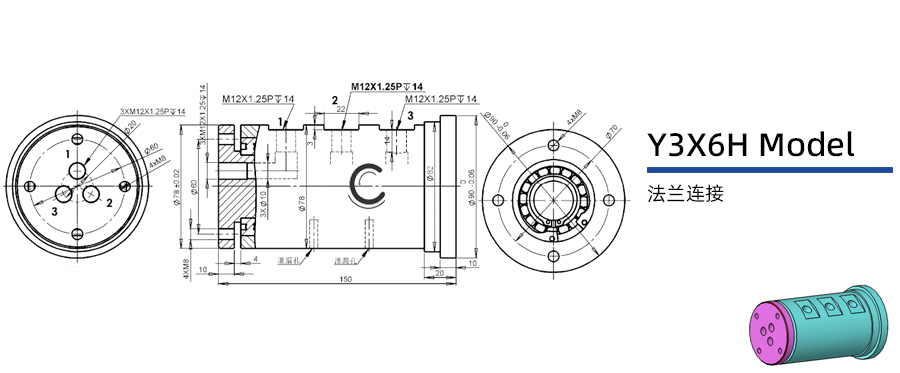

Y3X6H型通氣三通路旋轉接頭圖紙及簡介
1.連接尺寸可以定做。
2.安裝說明，見《液壓旋轉接頭管路手冊》。

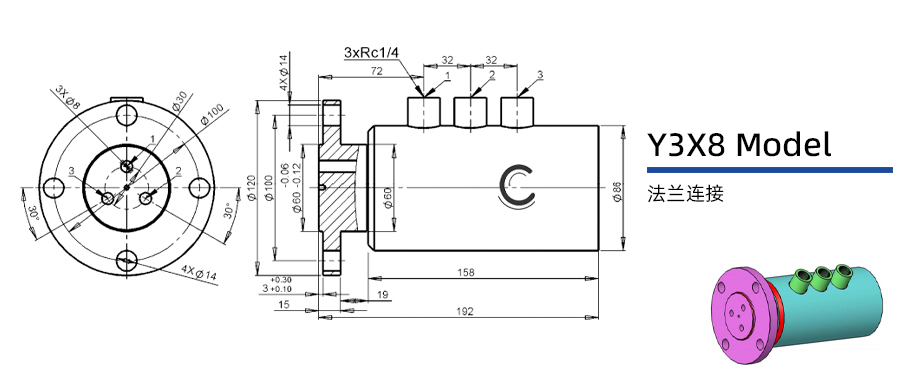

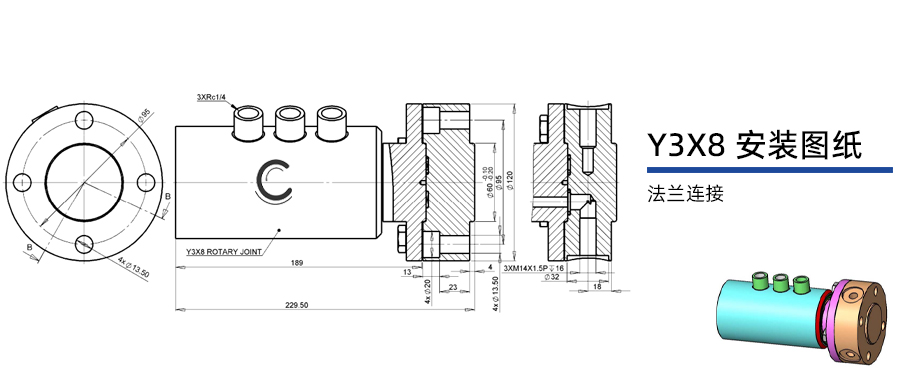

Y3X8型通氣三通路旋轉接頭圖紙及簡介
1.連接尺寸可以定做。
2.安裝說明，見《液壓旋轉接頭管路手冊》。

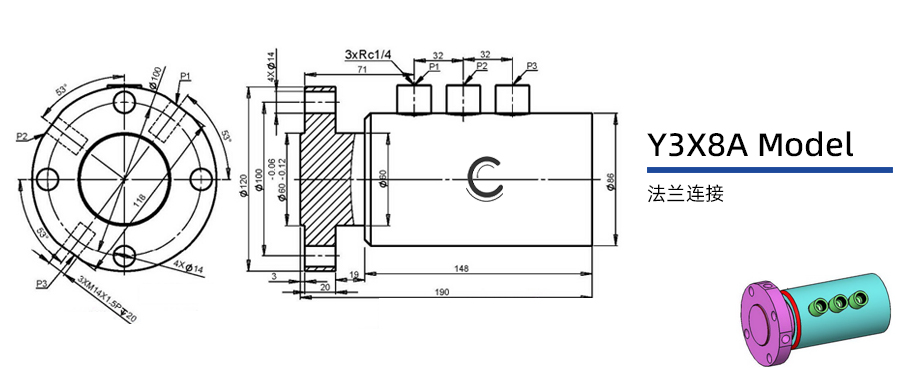

Y3X8A型通氣三通路旋轉接頭圖紙及簡介
1.連接尺寸可以定做。
2.安裝說明，見《液壓旋轉接頭管路手冊》。
Y3X10A型通氣三通路旋轉接頭圖紙及簡介
1.連接尺寸可以定做。
2.中心轉軸是中空的，直徑為Φ40。
Y3X10M型通氣三通路旋轉接頭圖紙及簡介
1.連接尺寸可以定做。

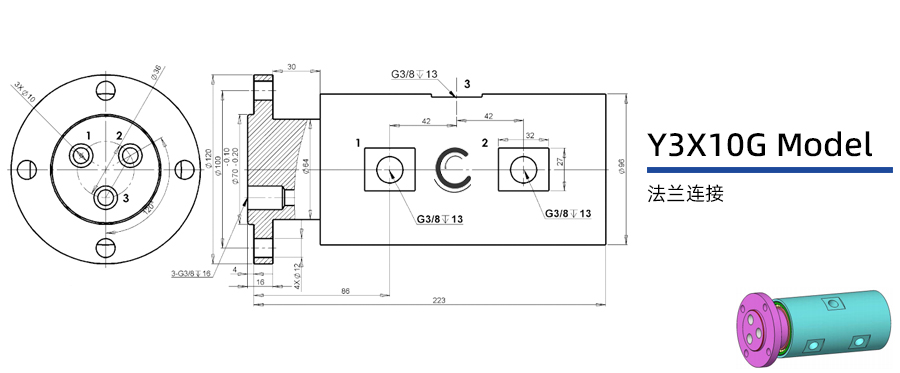

Y3X10G型通氣三通路旋轉接頭圖紙及簡介
1.連接尺寸可以定做。

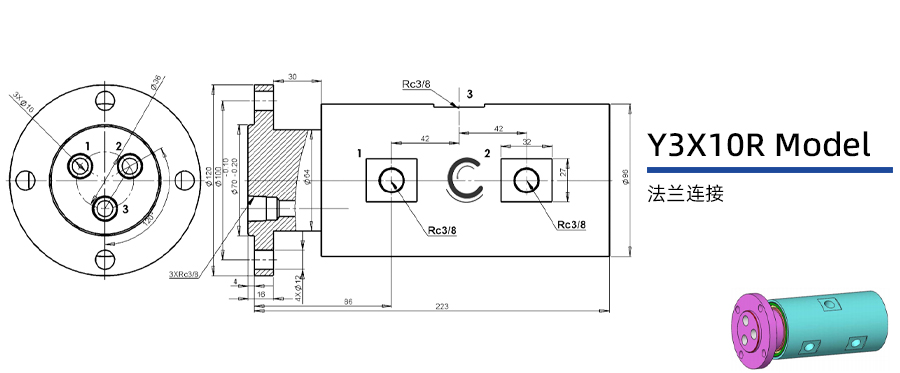

Y3X10R型通氣三通路旋轉接頭圖紙及簡介
1.連接尺寸可以定做。

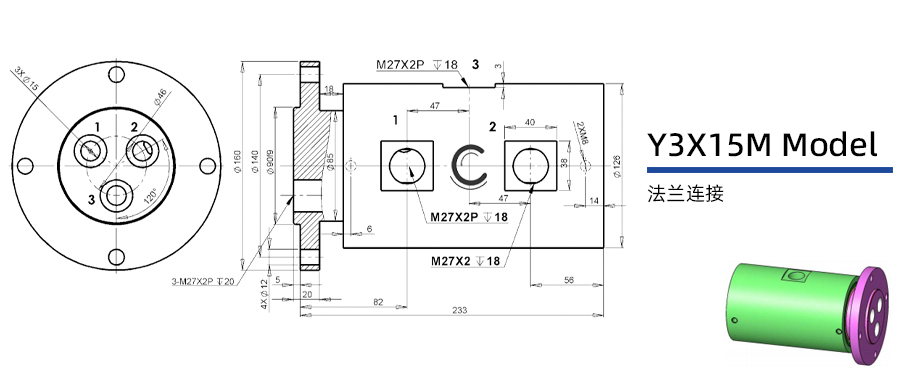

Y3X15M型通氣三通路旋轉接頭圖紙及簡介
1.連接尺寸可以定做。

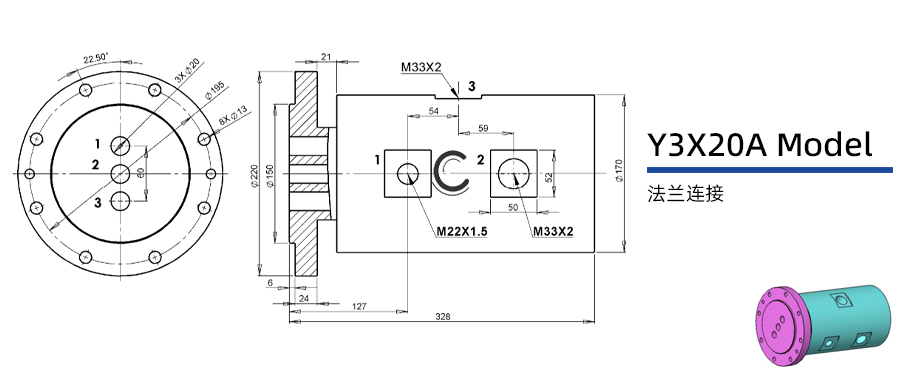

Y3X20A型通氣三通路旋轉接頭圖紙及簡介
1.連接尺寸可以定做。

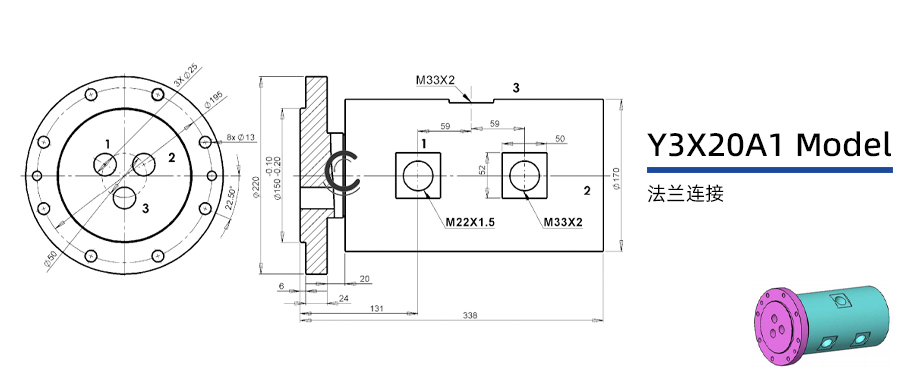

Y3X20A1型通氣三通路旋轉接頭圖紙及簡介
1.連接尺寸可以定做。

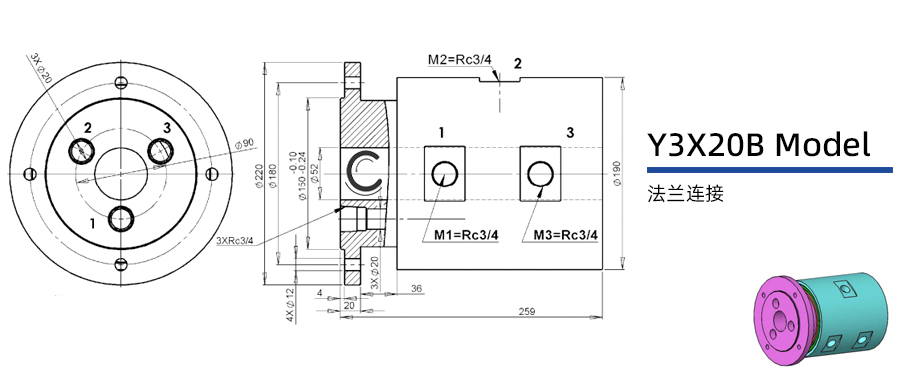

Y3X20B型通氣三通路旋轉接頭圖紙及簡介
1.連接尺寸可以定做。

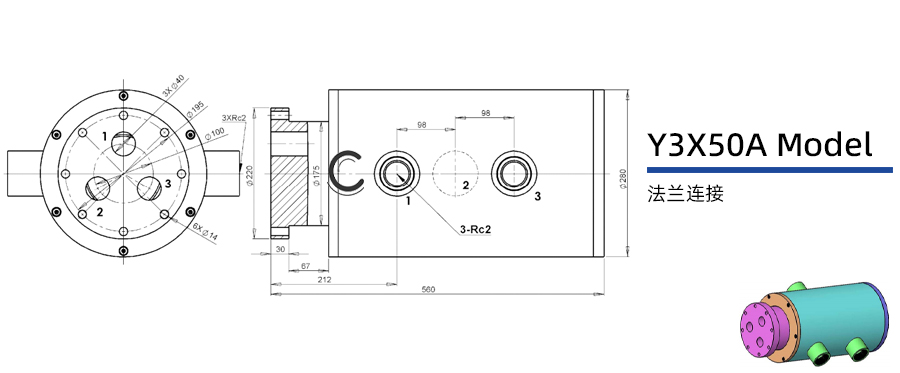

Y3X50A型通氣三通路旋轉接頭圖紙及簡介
1.連接尺寸可以定做。
使用說明
Instructions for Use
實踐證明，旋轉接頭使用壽命短，主要是流經介質中含有硬質顆?；蚱渌畚镆?。因此，在介質通入管路前，清潔管路和設備內部及旋轉接頭內部是極為重要的。
流經的介質中的雜質會引起旋轉接頭密封失效。旋轉接頭密封件的使用壽命也主要由流經介質的過濾精度決定。隨著流經介質過濾精度的提高，將會顯著地提高旋轉接頭的使用壽命。推薦在管路中安裝過濾裝置，推薦的過濾精度不低于 50 微米。

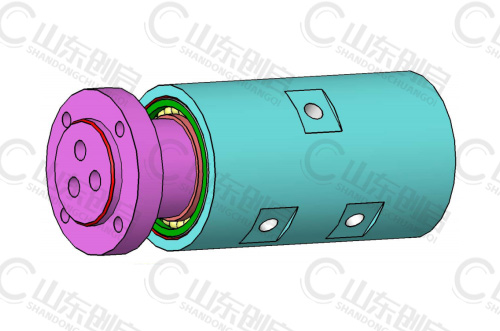

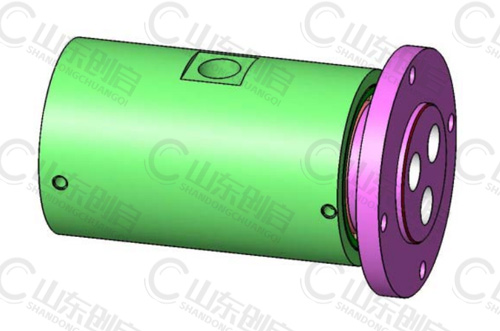

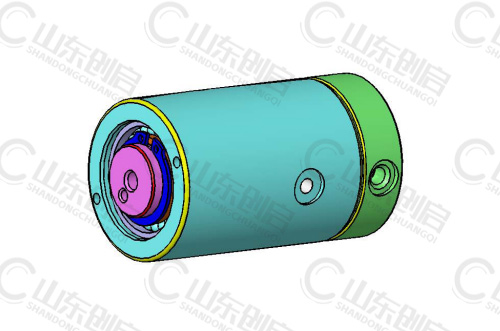

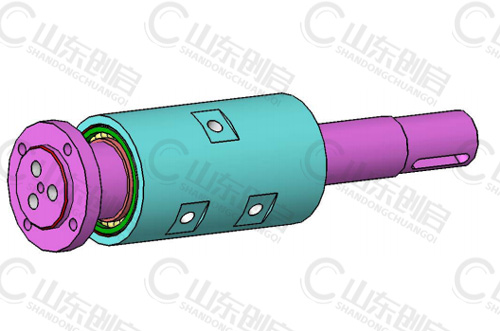

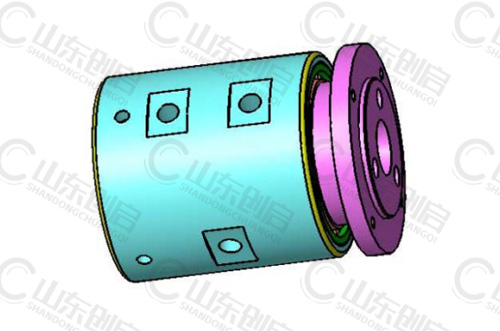

Y3型通氣三通路旋轉接頭三維立體圖
Y3X3A型通氣三通路旋轉接頭三維立體圖
Y3X6A型通氣三通路旋轉接頭三維立體圖
Y3X6B型通氣三通路旋轉接頭三維立體圖

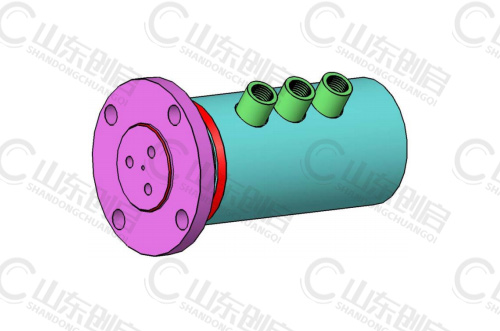

Y3X8A型通氣三通路旋轉接頭三維立體圖
Y3X10A型通氣三通路旋轉接頭三維立體圖
Y3X15M型通氣三通路旋轉接頭三維立體圖
